Эластичный сдвиг узлов

При одновременном перетаскивании совокупности выделенных узлов кривой каждый из них смещается на одно и то же расстояние. Однако при включении режима эластичного сдвига с помощью кнопки Elastic Mode (Эластичный сдвиг) панели атрибутов поведение перемещаемых узлов меняется. В этом режиме величина смещения каждого из узлов оказывается обратно пропорциональной удаленности этого узла от перемещаемого узла. Удаленность в данном случае рассматривается как расстояние между узлами вдоль кривой.
На рис. 5.22 представлен пример, наглядно показывающий отличия двух режимов сдвига выделенных узлов.

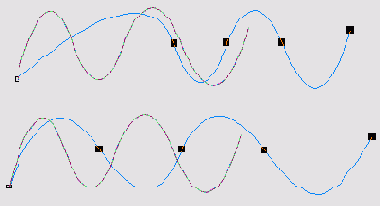

Рис. 5.22. Сдвиг выделенных узлов кривой в обычном и эластичном режимах

В обеих приведенных на рисунке кривых перед сдвигом были выделены восемь узлов (кроме крайнего левого). Для верхней кривой сдвиг выполнен в обычном режиме, для нижней — в эластичном. В обоих случаях перетаскивался крайний правый узел кривой.
