Каркасная линза

Каркасная линза позволяет заменять при отображении перекрываемых ей объектов цвета заливки и обводки на заданные или отменять заливку и/или обводку. При отмене заливки и задании черного цвета обводки перекрытая линзой часть рисунка как будто отображается в режиме Wireframe (Каркас), что и определило название линзы. На рис. 14.8 представлено векторное изображение енота с наложенной на лапки и нижнюю часть мордочки овальной каркасной линзой. Справа на рисунке показано пристыковываемое окно Lens (Линзы), соответствующее этой линзе и заданным для рисунка значениям ее управляющих параметров.

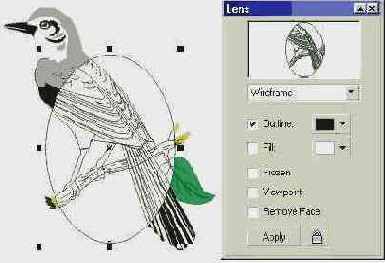

Рис. 14.8. Применение каркасной линзы с отменой заливки

Каркасной линзе в списке типов линз пристыковываемого окна Lens (Линзы) соответствует альтернатива Wireframe (Каркасная линза). Управляющих параметров у каркасной линзы два, они задают цвета, на которые меняются цвета контурных линий перекрываемых объектов и их заливка. Выбор цветов выполняется с помощью раскрывающихся палитр Outline (Контур) и Fill (Заливка). Слева от раскрывающихся палитр расположены флажки режимов, позволяющие отменить заливку и обводку перекрываемых объектов. По умолчанию оба флажка установлены.

Внимание


Эту линзу можно применять только к векторным объектам. Если она перекрывает импортированный точечный объект, то в линзе отображается только его внешний контур.
