Заливка тел экструзии

Заливку можно назначить для тела экструзии в целом, отдельно для его боковых поверхностей и отдельно — для фаски. Хотя возможно применение не только однородных, но и градиентных, и текстурных заливок, и заливок узором, в большинстве случаев рекомендуется ограничиваться первыми во избежание разрушения иллюзии трехмерности.

Несмотря на то что в CorelDRAW имеется режим распространения заливки управляющего объекта на остальные поверхности — так называемый режим чехла (drape), при котором градиентная и текстурная заливки применяются не к каждой грани отдельно, а ко всей их видимой совокупности в целом (рис. 12.18), — область применения сложных заливок к телам экструзии остается довольно узкой. Чаще всего градиентная заливка боковых поверхностей тела экструзии используется для усиления геометрической перспективы перспективой цветовой — изменением оттенка цвета по мере удаления от наблюдателя. В этом случае градиентная заливка боковых поверхностей строится автоматически.


Рис. 12.18. Заливка тела экструзии полноцветным узором. Слева — режим чехла, справа — обычный режим

В CorelDRAW имеется три способа заливки боковых поверхностей тела экструзии: распространение заливки управляющего объекта, собственная однородная заливка и градиентная заливка (с направлением фронта смены цвета параллельно управляющему объекту). Эти способы иллюстрирует рис. 12.19, а процедуры их назначения приведены ниже.

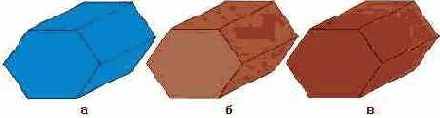

Рис. 12.19. Заливка боковых поверхностей тела экструзии: а) заливкой управляющего объекта, б) собственной однородной заливкой, в) градиентной заливкой

Чтобы распространить заливку управляющего объекта на боковые поверхности тела экструзии, сделайте следующее.

1. Выделите тело экструзии инструментом Pick (Выбор).

2. Щелкните на кнопке Color (Цвет) панели атрибутов. Раскроется вспомогательное диалоговое окно, представленное на рис. 12.20.

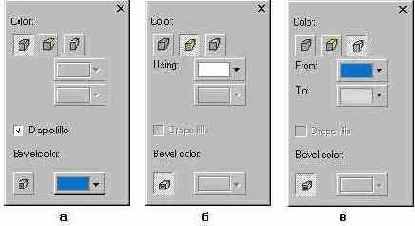

Рис. 12.20. Вспомогательное окно с элементами управления заливкой боковых поверхностей тела экструзии: а) для заливки управляющего объекта, б) для собственной однородной заливки, в) для градиентной заливки

3. Щелчком на кнопке Use Object Fill (Использовать заливку объекта) включите соответствующий режим (рис. 12.20, а).

4. Если требуется включить режим чехла для неоднородной заливки, установите флажок Draped fills (Заливка чехлом).

5. Если требуется распространить заливку боковых поверхностей на фаску, щелчком нажмите кнопку Use Extrude Fill For Bevel (Использовать заливку боковых поверхностей для фаски) — она расположена в левом нижнем углу вспомогательного диалогового окна. Если нужно задать индивидуальную однородную заливку для фаски, отожмите эту кнопку и выберите желаемый цвет заливки , в раскрывающейся палитре Bevel color (Цвет фаски).

Чтобы задать собственную однородную заливку боковых поверхностей тела экструзии, выполните следующие шаги.

1. После раскрытия вспомогательного диалогового окна Color (Цвет) нажмите кнопку Use Solid Color (Использовать однородную заливку) — она расположена в верхней части окна посередине (рис. 12.20, б).

2. Выберите желаемый цвет заливки в раскрывающейся палитре.

Примечание

При необходимости индивидуальный цвет заливки для фаски задается так же, как в предыдущем случае.

Чтобы назначить боковым поверхностям тела экструзии градиентную заливку, не совпадающую с заливкой управляющего объекта, сделайте следующее.

1. После раскрытия вспомогательного диалогового окна Color (Цвет) нажмите кнопку Use Color Shading (Использовать градиентную заливку) — она расположена в верхней части окна справа (рис. 12.20, в).

2. В раскрывающейся палитре From (От) выберите начальный цвет градиентной заливки, а в раскрывающейся палитре То (До) — ее конечный цвет.

Примечание

При нажатой кнопке Use Extrude Fill For Bevel (Использовать заливку боковых поверхностей для фаски) градиентная заливка воспроизводится не только на боковых поверхностях тела экструзии, но и на фаске. Если это нежелательно, кнопку следует отжать и выбрать цвет однородной заливки фаски.
