Добавление фасок

В терминологии CorelDRAW фаской, или скосом, называется плоскость на стыке боковой поверхности тела экструзии с управляющим объектом. Эта плоскость характеризуется двумя параметрами: глубиной и углом фаски. Глубиной фаски называется ширина полосы, которая получается в результате проецирования фаски на продолжение боковой поверхности тела экструзии за управляющий объект. Углом фаски называется острый угол, который плоскость фаски составляет с перпендикуляром к плоскости управляющего объекта. На рис. 12.17 представлены фаски с различными сочетаниями управляющих параметров и вспомогательное диалоговое окно, раскрывающееся при щелчке на кнопке Bevels (Фаски) панели атрибутов.

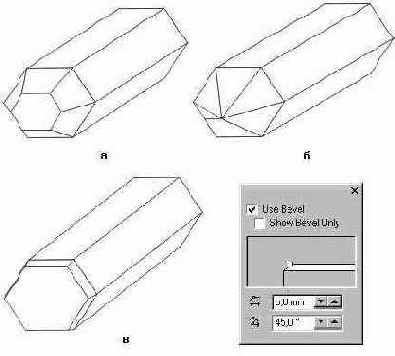

Рис. 12.17. Фаски: а) угол 45°, глубина 5 мм; б) угол 45°, глубина 20 мм: в) угол 8°. глубина 2 мм. Для контраста фаскам назначена заливка белым цветом

Чтобы добавить фаску к ранее созданному базовому телу экструзии, следует выполнить описанную ниже процедуру.

1. Выделите тело экструзии с помощью инструмента Pick (Выбор).



2. Щелкните на кнопке Bevels (Фаски) панели атрибутов.

3. В раскрывшемся вспомогательном диалоговом окне (см. рис. 12.17) установите флажок Use Bevel (Использовать фаску).

4. Введите в поле Bevel Depth (Глубина фаски) величину желаемой глубины. Допускается ввод любых значений в диапазоне от 0,0245 до 48 510 мм.

5. Введите в поле Bevel Angle (Угол фаски) величину желаемого угла фаски. Эта величина должна лежать в диапазоне от 1° до 89°.

При добавлении фаски к телу экструзии со стороны управляющего объекта появляется новый многогранник, так что ранее заданные размеры самого тела экструзии не меняются. Имеется возможность показывать на рисунке только этот новый многогранник, отменяя отображение собственно тела экструзии. Для этого служит флажок Show Bevel Only (Показать только фаску).
