Рисование линий связи и размерных линий


Можно рисовать линии связи в схемах и организационных диаграммах для соединения фигур схем. Эти линии связывают объекты даже при перемещении одного или обоих объектов. Для получения информации о рисовании фигур схем см. раздел "Рисование стандартных фигур."

Можно рисовать сноски, которые служат в качестве меток, а также для привлечения внимания к объектам.

Можно также рисовать размерные линии для обозначения расстояния между двумя точками на рисунке или размера объектов. По умолчанию размерные линии и измерения, отображаемые на линиях, изменяются при изменении размера объекта.

Можно настраивать отображение размерных линий. Например, можно задавать единицы размера, стиль и точность, а также добавлять префикс или суффикс к тексту на размерной линии. Можно также устанавливать значения по умолчанию для всех создаваемых размерных линий.

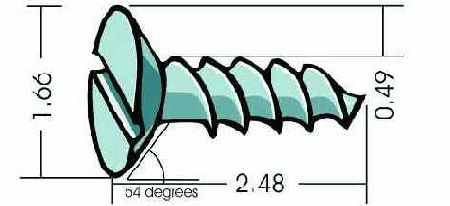

Размерные линии могут отображать размеры частей объекта.

Для использования линий связи, сносок и размерных линий с точностью необходимо привязать их к определенным узлам объектов. Для получения дополнительных сведений о привязке и режимах привязки см. раздел "Привязка объектов."
